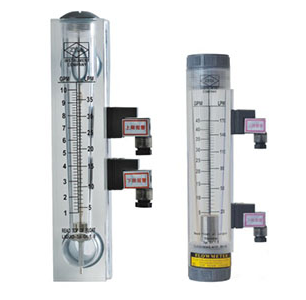

報警型面板式轉子流量計

   ZHLZBY-BJ型報警型面板式轉子流量計主要用于測量管道內單相非脈動且具有酸堿等腐蝕性的液體、氣體介質的瞬時流量，并且可以在刻度流量范圍內利用磁控功能設置流量點對管路流體的瞬時流量進行報警輸出開關量信號實行對流體的控制作用。
一、工作原理：
  報警型面板式轉子流量計利用磁控管雙穩態磁勵功能，與磁性浮子實現觸點的開啟和閉合，自行配合繼電器等元器件達到聲、光報警的需求。
二、功能與應用：
1、報警開關標示方法說明：
BJ01:上限報警開關；BJ02:下限報警開關；BJ01和BJ02報警開關可在最大、中間、最小任何流量值發出信號。
2、功能：報警開關安裝在可滑動的導軌上，選擇所需位置。當磁性浮子到達或超過開關位置時，即發出信號。此時內部觸點開啟或閉合。
三、技術參數:
最大工作電壓:maxDC100V/AC100V
最大工作電流:max0.3A
最大開關電流:max0.5A
最大遮斷功率:max 0.5VA
絕緣阻抗:>10'Q
環境工作溫度:0℃~+55℃
防護等級:IP65
滯后(開或關位置)≤4mm
外形尺寸:42×20×38mm
四、報警型面板式轉子流量計流量參數

型號	測量范圍			接口螺紋	精度
	液體GPM	液體LPM	氣體Nm³/h
ZHLZBY-15M ZHLZBY-15MJ	0.3~3	1~11		外ZG1/2″	±4%
	0.5~5	2~18
	1~7	2~28
ZHLZBY-20M ZHLZBY-20MJ	2~10	8~40	6~60 16~80 16~160	外ZG3/4″
	2~16	8~60
	2~20	8~80
ZHLZBY-25M ZHLZBY-25MJ	1.5~15	6~60		外ZG1″
	3~13	10~50
	4~24	10~100
	5~35	10~130
	5~45	10~170
ZHLZBY-15MZ	0.1~1	0.5~4	2.5~25 0.3~3 0.4~4 0.6~6	外ZG1/2″ 內ZG1/4″
	0.15~1.5	0.6~6
	0.2~2	1~7
	0.3~3	1~11
	0.5~5	2~18
ZHLZBY-25MZ	1~10	5~35		外ZG1″
	1~15	5~50
	2~14	10~50
	2~20	10~70
	5~35	10~130
	5~40	10~150
	5~45	10~170
		0.3~2.1m³/h
		0.6~3 m³/h
		0.6~4.2 m³/h
ZHLZBY-15G	0.2~2	1~7		內G1/2″
	0.5~5	1.8~18
	1.5~9	400~2000LPH
ZHLZBY-20G	1~10	6~60		內G3/4″
ZHLZBY-25G ZHLZBY-40G	1~15	5~60		25G內G1″ 40G外G1 1/2″
	2~20	10~70
	5~30	20~110
	5~40	20~150
ZHLZBY-50G	20~80	80~300	100~500	內外G2″
	20~100	80~360	120~600
	40~120	150~450	300~850
	50~150	190~560	400~1200
	60~200	220~750	500~1400

1、安裝時盡量遠離外界磁場干擾的設備，如大型電動機。
2、流體介質不能含有鐵磁性雜質。
3、安裝于管道應無振動，以防止開關觸點誤動作。
